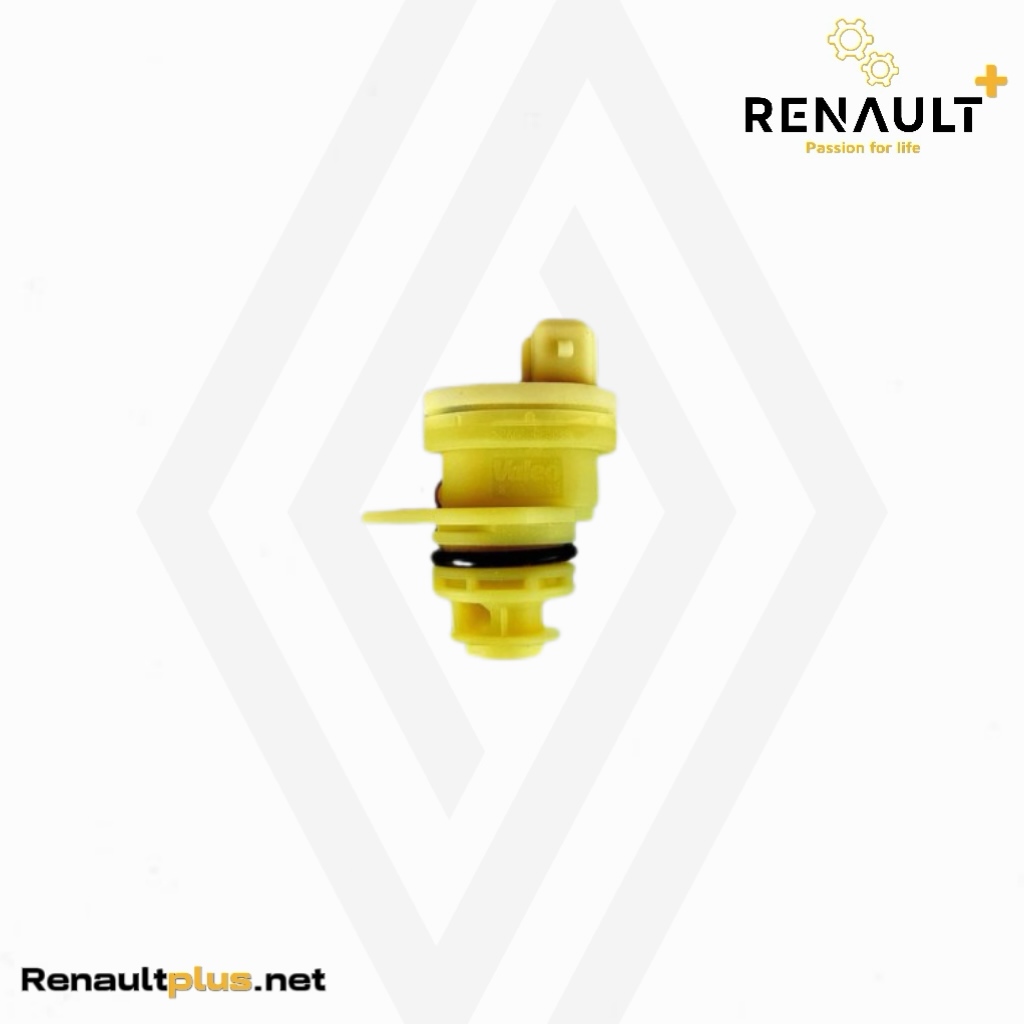

سنسور کیلومتر داستر

  • سنسور کیلومتر داستر

قیمت

йзого

- +

مجموع

0 نقد و بررسی

Compare

دوست عزیز توجه داشته باشید

به دلیل نوسانات بازار برای دریافت قیمت و استعلام موجودی کالا لطفا با فروشگاه تماس حاصل نمایید.


36348549 21 (98+)

36349472 21 (98+)

نظرات (0)

اولین کسی باشید که برای “سنسور کیلومتر داستر” نقد و بررسی درج می کند

  • نقدی وجود ندارد.

سنسور کیلومتر داستر

سنسور کیلومتر داستر وظیفه دارد که سرعت خودرو را در حالتهای مختلف اندازه گیری کرده

و به واحد کنترل الکترونیکی ( ایسیو ) ارسال کند و ایسیو نیز بر اساس اطلاعات دریافتی از این سنسور

مقدار پاشش سوخت را برای وضعیت های مختلف حرکت خودرو : حرکت در دور آرام ، شتاب گیری و توقف خودرو و … تنظیم می کند . .

نکته :
سنسور سرعت خودرو در دو مدل ساخته شده که یکی با سیم کیلومتر و دیگر بدون سیم کیلومتر

که نوع با سیم کیلومتر در خودروهای قدیمی انژکتوری بکار می رفته و کارکرد کیلومتر در صفحه داشبورد به صورت مکانیکی می باشد

( غیر دیجیتالی ) و نوع دیگر یعنی سنسور سرعت خودرو بدون سیم کیلومتر در خودروهای جدید بکار می رود

و کارکرد کیلومتر در صفحه داشبورد به صورت دیجیتالی نشان داده می شود .در طرح جدیدتر سنسور سرعت در خودروها ،

چرخ دنده پلاستیکی روی دیفرانسیل و سر سنسور حذف شده است .

معمولاٌ محل قرارگیری این سنسور  در خودرو های انژکتوری از جمله ۲۰۶ روی دیاق دیفرانسیل

و درست بر روی دنده کیلومتر است.



ساختار داخلی سنسور سرعت

برای خرید لوازم یدکی داستر کلیک کنید

ساختار داخلی سنسور سرعت :

این قطعه تشکیل شده از یک شافت که با دنده کیلومتر ترکیب می شود. با گردش شافت خروجی گیربکس

و گردش پینیون دنده کیلومتر این شافت شروع به گردش کرده و با اثر الکترومغناطیسی هال کار می کند.

به ازای هر ۸ مرتبه گردش این شافت، معادل۲ کیلومتر بر ساعت تولید فرکانس کرده، به ECU ارسال می کند.

مدارهای الکتریکی سنسور سرعت :
این قطعه از یک سوکت ۳ پایه تشکیل شده است :

پایه ۱ : تغذیه ۱۲+ ولت (از طریق رله دوبل)
پایه ۲ : سیم اتصال بدنه
پایه ۳ :ارسال سیگنال

شرح کار قطعه سنسور سرعت یا کیلومتر :
این قطعه پس از دریافت ولتاژ ۱۲v+ از رله دوبل و پس از حرکت موتور و گردش پینیون دنده کیلومتر و گردش شافت،

شروع به ارسال فرکانس های متناسب با سرعت خودرو می کند. در نتیجه ECU از سرعت خودرو مطلع شده،

با استفاده از اطلاعات رسیده از این سنسور، وضعیت پاشش سوخت خودرو را در سرعت های مختلف مشخص می کند.

سنسور کیلومتر داستر
