پایه آنتن رادیو کپچر
توضیحات

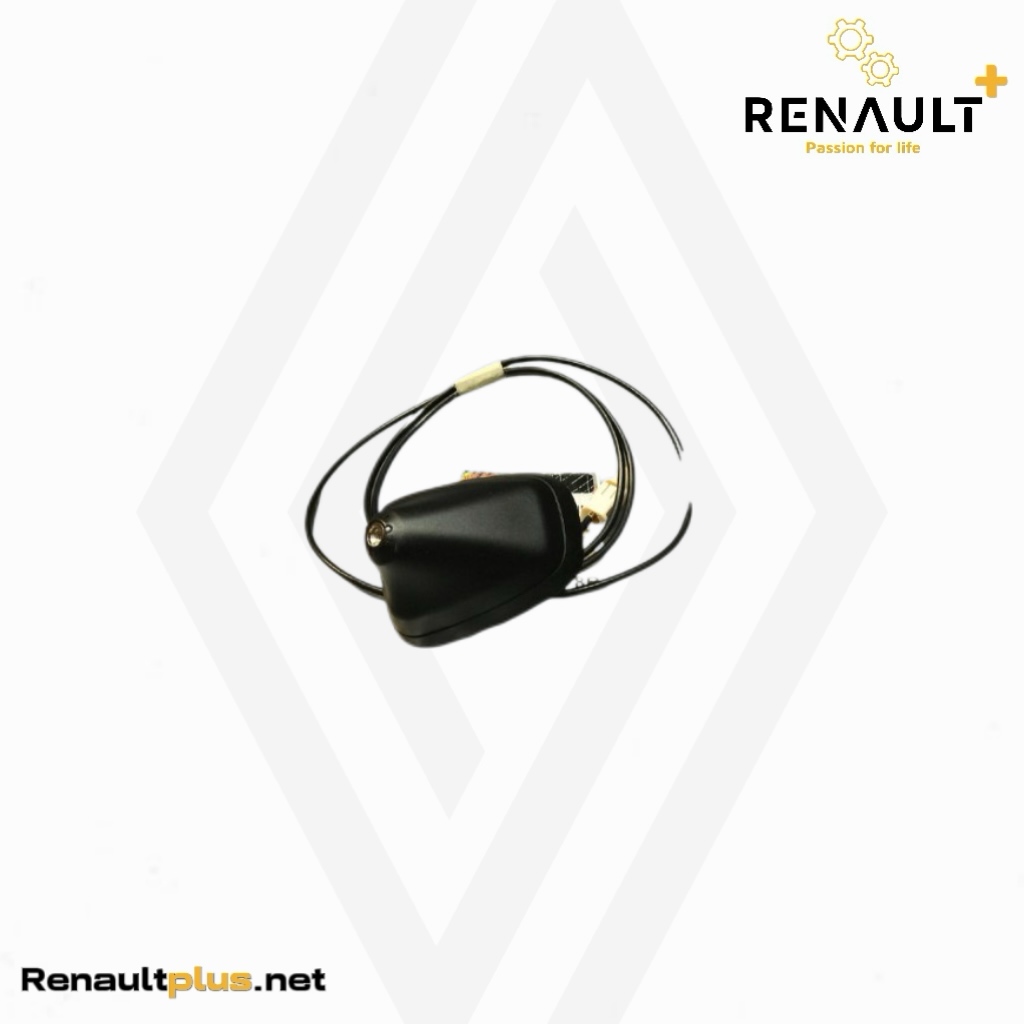

پایه آنتن رادیو کپچر
پایه آنتن رادیو کپچر هستند که وظیفه تقویت سیگنال دریافتی را بر عهده دارند .
مقدار تقویت سیگنال در خودرو های گوناگون و مدارات تقویت کننده گوناگون متفاوت از حدود ۱۸ الی ۴۰ دسی بل می باشد.
این تقویت آنتن باعث می شود که در نقاطی که سیگنال فرستنده ضعیف است ، کیفیت تصویر یا صدا مطلوب دریافت گردد.
ولتاژ تغذیه برد الکترونیکی این آنتن ها معمولا ۵ یا ۱۲ ولت است.
پایه آنتن رادیو کپچر
در سیستم های صوتی که خروجی ولتاژ آنتن اکتیو دارند معمولا این ولتاژ ۵ ولت است
و در خودرو هایی که جریان تغذیه آنتن از شبکه برق خودرو تامین می گردد ۱۲ ولت می باشد.
با قطع جریان تغدیه برد الکترونیکی و یا خرابی آن ، کیفیت سیگنال به شدت کاهش پیدا کرده و تقریبا قطع می گردد.
در هنگام ضعیف بودن کیفیت صدای دریافتی رادیوی خودرو و برای اطمینان از سلامت برد اکترونیکی آنتن ،
برای خرید لولزم یدکی کپچر کلیک کنید
پایه آنتن رادیو کپچر
با مولتی متر ولتاژ ورودی به برد را چک نمایید و اگر مقدار ولتاژ درست بود ، ایراد یا از خرابی برد یا قطع مسیر سیم آنتن می باشد.
برای اطمینان از سلامت مسیر سیم آنتن ، آنتن را مستقیما به رادیوی خودرو متصل نمایید .
اگر کیفیت دریافت تا حدودی بهتر شد ، ایراد از برد الکترونیکی آنتن می باشد.
ساختار آنتن اکتیو تشکیل شده از حدود ۷۰ الی ۸۰ سانتی متر سیم روکش دار پیچیده شده به میله ای همانند پیچ ،
که انتهای این سیم به مدار الکترونیکی و خروجی مدار به رادیوی ماشین وصل می باشد.
این میله و سیم پیچ آن گاهی در یک قاب ایرودینامیک بر روی سقف نصب می گردند.
در تعویض سیستم صوتی خودرو توجه نمایید اگر تغذیه آنتن اکتیو
از خروجی ولتاژ ضبط بوده و ضبط جدید این خروجی را ندارد ،
باید از شبکه برق خودرو برای آنتن اکتیو با توجه به ولتاژ تغذیه آن ، سیم کشی انجام شود.
در آنتن هایی که با ۵ ولت تغذیه می گردند باید از مبدل ۱۲ به ۵ ولت
،قبل از اتصال مستقیم برق خودرو به مدار استفاده گردد.
پایه آنتن رادیو کپچر
